Анкерные стропы: текстильные и стальные — выбор, способы установки, прочность и срок службы

Анкерный строп — переносное устройство, которое позволяет организовать временную точку присоединения системы обеспечения безопасности на высоте к подходящему конструктивному элементу: балке, колонне, трубе или иной рассчитанной опоре. Анкерный строп не следует путать со страховочным или удерживающим стропом, соединяющим работника с анкерной точкой.

Стропы используют при канатном доступе, монтаже металлоконструкций, обследовании фасадов, обслуживании мостов, энергетических объектов, опор, резервуаров, а также при организации систем спасения. Пригодность опорной конструкции и направление нагрузки должны подтверждаться независимо от прочности самого стропа. См. подробный разбор: куда присоединять страховочную систему.

1. Текстильные, стальные и комбинированные анкерные стропы

2. Где применяют анкерные стропы

Металлоконструкции. При обследовании и монтажных работах анкерный строп может охватывать проверенный силовой элемент. На острых кромках необходима оценка риска повреждения; иногда предпочтительнее сертифицированный балочный захват.

Промышленный альпинизм. Для закрепления независимых рабочих и страховочных линий могут использоваться соответствующие требованиям отдельные анкерные устройства. Выбор мест крепления и схемы выполняют по ППР, технологической карте и инструкциям.

Опоры, колонны, трубы. Применяют петли с защитными элементами или регулируемые устройства, учитывая возможность сползания, перемещения и изменения направления нагрузки.

Спасательные работы. Важно заранее знать число пользователей, нагрузки при спасении и допустимость соответствующего применения согласно маркировке и документации изделия.

3. Способы установки: охват, удавка, прямое присоединение

Охват опоры с соединением концов

Строп проводят вокруг подходящей опоры, а обе конечные проушины присоединяют в разрешённой изготовителем конфигурации. Нельзя считать, что двойной участок автоматически увеличивает разрешённую нагрузку вдвое: на результат влияют направление усилия, угол между ветвями, геометрия опоры и работа соединительных элементов.

Удавка (choker, girth hitch)

Одно окончание пропускают через другое и затягивают обхват вокруг опоры, если данная конфигурация прямо разрешена инструкцией. Удавка уменьшает риск перемещения в некоторых условиях, но создаёт локальный перегиб, давление и трение. Для конкретной схемы следует использовать прочностное значение, указанное изготовителем, а не табличный универсальный коэффициент. Стальные Petzl WIRE STROP и текстильные CONNEXION FIXE предусматривают удавку с учётом различающихся размеров окончаний.

Непосредственное присоединение

Некоторые конструкции допускают подключение к подготовленной точке без полного охвата опоры; совместимость карабина, направление приложения силы и допустимость прямого соединения проверяют по инструкции.

4. Прочность и сертификация: что означают 12, 18, 22 и 25 кН

ГОСТ EN 795-2019 определяет методы испытаний анкерных устройств, включая тип B — переносные временные устройства. Для ряда статических испытаний применяется усилие 12 кН; для неметаллических несущих элементов при отсутствии подтверждения прочности — 18 кН. Эти значения относятся к регламентированным испытаниям и не равны грузоподъёмности. Режим и количество пользователей определяет документация изделия; для многопользовательского применения применяются дополнительные требования, в частности ГОСТ EN/TS 16415-2015.

На российском рынке также необходимо проверять соответствие ТР ТС 019/2011 для изделия, относящегося к СИЗ. Только заявленного на карточке товара «22 кН» недостаточно: проверяют сертификат, назначение, маркировку, инструкцию, срок и условия эксплуатации. Подробно об анкерных устройствах: классы анкерных устройств.

5. Почему удавка и перегиб могут снижать прочность

Текстильная лента в зоне плотного затягивания испытывает изгиб и давление, поэтому фактическая предельная прочность конфигурации может отличаться от прочности прямой петли. На малом радиусе или острой кромке риск повреждения возрастает ещё сильнее. У стального троса контакт с малым радиусом создаёт локальный перегиб проволок; оболочка не превращает трос в изделие, пригодное для любой кромки.

Встречающиеся в практике коэффициенты снижения прочности «на 20%», «на 30%» или «вдвое» не следует применять универсально. Правильный источник — паспорт и схема установки конкретной модели. Если схема или её прочность не подтверждена, применять её в системе защиты от падения нельзя.

6. Долговечность, температура и воздействие среды

Нельзя устанавливать единый температурный диапазон или срок службы для всех стропов: значения зависят от материалов и условий, указанных изготовителем. Срок хранения и срок эксплуатации также не следует путать с гарантийным периодом.

7. Можно ли использовать стальной анкерный строп как протектор?

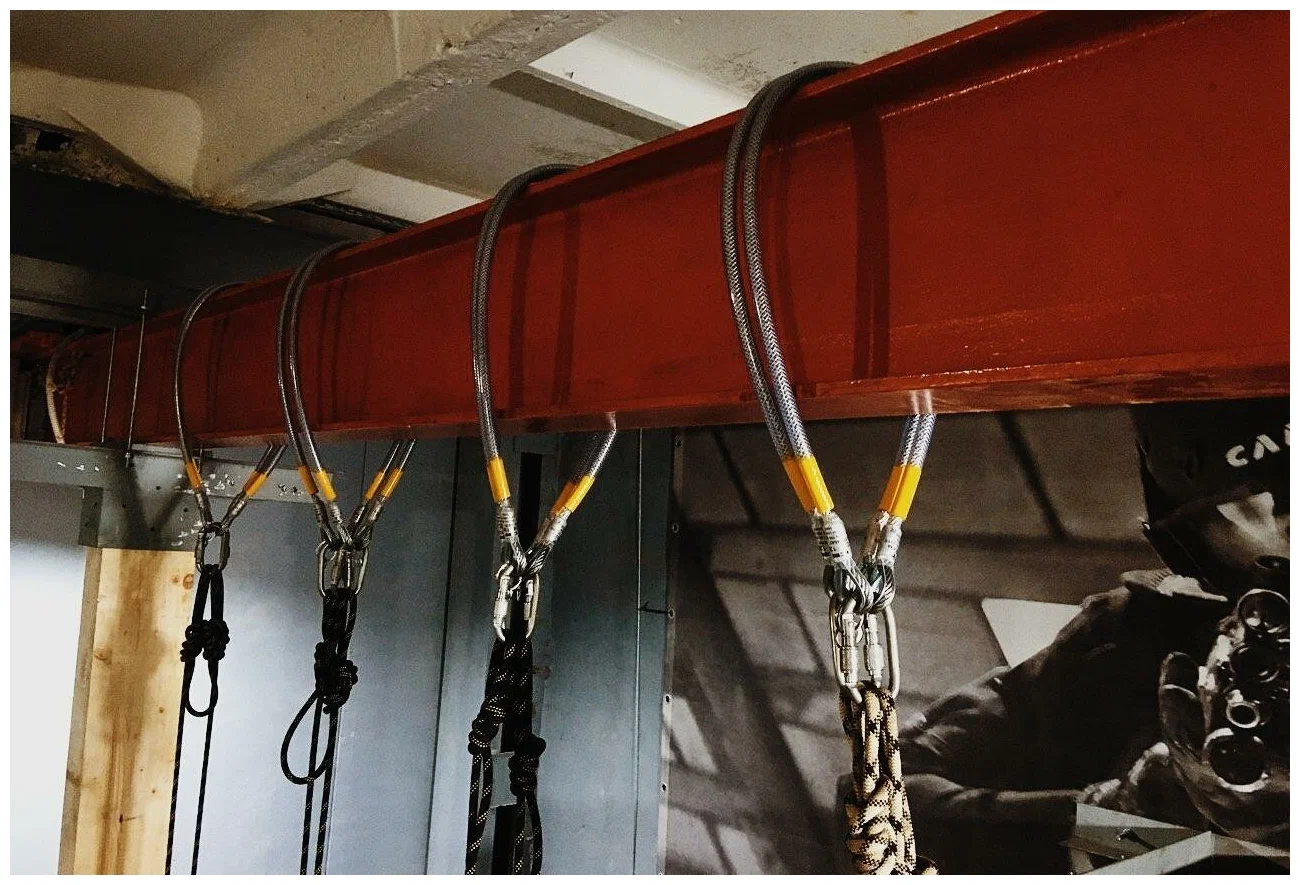

Да, в практической схеме анкерного крепления стальной строп может служить износостойким промежуточным анкерным элементом: вместо того чтобы обводить текстильную петлю непосредственно вокруг шероховатой балки, вокруг опоры устанавливают подходящий тросовый анкер, а верёвочную систему присоединяют к его штатной проушине через совместимый соединительный элемент. Это уменьшает контакт текстиля с опасной опорой.

Но стальной строп не является универсальным протектором для верёвки. Рабочая и страховочная верёвки не должны тереться о трос, его металлические окончания или острые детали; при необходимости применяют отдельно подобранные протекторы, меняют расположение анкера и контролируют трассу движения каната. Не используют тросовый анкер в качестве подкладки, поверх которой канат свободно движется под нагрузкой, без специального подтверждения допустимости схемы.

Регулировка длины: когда она нужна и как работает

Анкерные стропы бывают фиксированной и регулируемой длины. Регулировка позволяет плотнее обхватить балку, колонну, трубу или другую проверенную опору, уменьшить избыточный свободный участок и точнее расположить точку подключения. Это особенно полезно при работе на опорах разного сечения и в стеснённых условиях. Но регулировочный узел, путь ленты или каната и допустимое направление нагрузки должны соответствовать инструкции.

Примеры: Vento «Альфа регулируемая» vnt 297 (изменяемая длина до 300 см) и Petzl CONNEXION VARIO (исполнения 30–200 и 200–400 см). Petzl GRILLON — отдельный класс регулируемого канатного устройства: в предусмотренных инструкцией схемах служит для рабочего позиционирования, организации временного анкера EN 795 тип B и горизонтальной анкерной линии EN 795 тип C. Сертификация одного режима не делает автоматически допустимыми другие применения. GRILLON в режиме позиционирования не используют как самостоятельный остановитель падения.

Сколько пользователей можно подключить к анкерному устройству

Число пользователей — самостоятельная техническая характеристика анкера. Нельзя вывести его только из разрывной прочности 22–25 кН. По EN 795 тип B устройство обычно маркируется для одного пользователя; пригодность к одновременному использованию несколькими работниками подтверждают отдельной документацией, требованиями EN/TS 16415 либо соответствующими национальными нормами и обозначением на изделии.

В каталоге Vento указаны три пользователя для «Люкс» vnt 203, «Альфа» vnt 208, «Альфа регулируемая» vnt 297, C10 и C10E. Это сведения о конкретных моделях из каталога, а не правило для всех стропов Vento. Petzl WIRE STROP заявлен для двух пользователей по TS 16415; на CONNEXION FIXE/VARIO число пользователей нужно сверять по актуальной инструкции и маркировке.

GRILLON требует особого внимания: Petzl маркирует его по EN 795 для одного пользователя, хотя отдельная техническая рекомендация производителя описывает условия использования несколькими работниками после анализа рисков. Этот материал не следует трактовать как безусловное разрешение на использование GRILLON тремя людьми при страховке от падения. Нужно учитывать провис линии, одновременные срывы, резервирование и план спасения.

Для СВТ С-8N, С-8 и СН-8 на открытой обзорной странице производителя нет однозначно подтверждённого количества одновременно подключаемых пользователей для каждого исполнения. Поэтому до проверки паспорта, маркировки и сертификата в статье не приписывается численное значение. Отдельно учитывайте, что у СН-8 изготовитель сообщает об отсутствии EAC.

Документация: СВТ: модели и инструкции; каталог Vento PRO 2024; Petzl: ограничения GRILLON при нескольких пользователях.

8. Обзор моделей

Российские марки Vento и СВТ, а также ассортимент Petzl, CAMP и других производителей следует сравнивать не только по цене и разрывной прочности, но и по допущенным способам монтажа, наличию документов, особенностям эксплуатации и совместимости. Конкретные товарные карточки СВТ и CAMP следует дополнить после сверки с действующим каталогом: без неё нельзя достоверно указать артикулы и характеристики.

9. Осмотр и выбраковка

Перед каждым применением проверяют читаемость маркировки, ленты, швы, окончания, оболочки, металлические элементы и признаки нештатной нагрузки. Текстильный строп выводят из использования при порезах, оплавлении, химическом повреждении, разрушении швов или сомнениях в состоянии. Для тросового опасны сломанные проволоки, коррозия, деформация, изломы и повреждение заделок. Оболочка способна скрывать дефекты сердечника.

Периодический осмотр компетентным лицом, сроки, документирование и критерии отбраковки определяются требованиями к СИЗ и инструкцией изготовителя. После удержания падения или другого нештатного воздействия строп изымают из эксплуатации для предусмотренной изготовителем процедуры оценки или выбраковки; не возвращают в работу только на основании внешнего вида.

10. Как выбрать строп: практический алгоритм

1. Установить назначение системы: удержание, страховка, канатный доступ, спасение.
2. Проверить пригодность опоры и направления нагрузок.
3. Установить требуемое число пользователей и наличие специальных допусков.
4. Выбрать материал по рискам: кромки, нагрев, искры, химические вещества, коррозия.
5. Выбрать достаточную длину без лишней слабины и провисания.
6. Проверить по инструкции именно выбранную схему: обхват, удавка, непосредственное подключение.
7. Проверить совместимость карабинов, амортизаторов, линий и протекторов.
8. Предусмотреть план спасения, осмотр и срок эксплуатации.

Материалы по теме

• Куда присоединять страховочную систему
• Временные мобильные анкерные линии
• Анкерные линии: гибкие и жёсткие
• Безопасное перемещение по лестницам и опорам
• Классы анкерных устройств

Нужен подбор анкерных стропов для конкретных работ? Специалисты АльпИндустрия ПРО помогут сопоставить конструкцию объекта, требования безопасности и документацию на сертифицированные анкерные устройства.

Технические источники: ГОСТ EN 795-2019; паспорт Petzl WIRE STROP; паспорт Petzl CONNEXION FIXE; материалы Vento «Альфа», «Энерго», «Энерго Твист». Все способы монтажа сверять с действующей инструкцией изделия. Фото: © Petzl; требуется соблюдение условий использования изображений правообладателя.
