Временные мобильные анкерные линии: пролёты, нагрузки и правила применения

Временная мобильная анкерная линия позволяет быстро организовать безопасное перемещение работников по горизонтали там, где стационарной страховочной системы нет или её установка нецелесообразна. Такие линии применяют на кровлях, при строительстве и монтаже, обслуживании оборудования, на металлоконструкциях, эстакадах и промышленных объектах. После окончания работ систему можно снять и перенести на другой участок.

При этом временная линия — это не просто лента, канат или трос между двумя опорами. Для безопасного применения необходимо учитывать тип анкерного устройства, материал линии, максимально допустимый пролёт, число пользователей, прогиб при остановке падения, требования к структурным анкерам и совместимость с остальными СИЗ.

Временная линия — не обязательно анкерное устройство типа B

Слова «временная», «переносная» и «мобильная» описывают способ применения системы, но сами по себе не определяют её тип по ГОСТ EN 795-2019.

Горизонтальные системы с гибкой анкерной линией обычно относятся к типу C. Например, Vento «Горизонт-1», Vento VZ-line и ВентоПро TEMPLINE сертифицированы как устройства типа C. В то же время существуют переносные устройства других типов, а у некоторых систем производитель предусматривает несколько вариантов установки. Например, для CAMP Temporary Lifeline в технической документации приведены конфигурации EN 795 B+C и EN 795 C.

Поэтому тип устройства, схему монтажа и допустимые нагрузки необходимо определять по паспорту и инструкции конкретной модели, а не только по тому, что линию можно снять после работы.

Сертификация временных анкерных линий

Анкерные устройства, применяемые в составе систем обеспечения безопасности при работе на высоте, подлежат обязательной сертификации. Для рассматриваемых временных горизонтальных систем основными документами являются:

• ТР ТС 019/2011 «О безопасности средств индивидуальной защиты»;
• ГОСТ EN 795-2019 — требования и методы испытаний анкерных устройств;
• ГОСТ EN/TS 16415-2015 — дополнительные требования к анкерным устройствам, рассчитанным на одновременное применение несколькими пользователями.

В действующих Правилах по охране труда при работе на высоте № 782н отдельные требования к применению анкерных устройств с жесткими и гибкими анкерными линиями приведены в разделе IX. При подборе системы также необходимо учитывать требования изготовителя всех совместно применяемых СИЗ.

Из чего делают временные анкерные линии

Для мобильных систем используют текстильную ленту, синтетический канат, специальные термостойкие волокна и стальной трос. Нельзя сказать, что один материал во всех случаях лучше другого: выбор зависит от характера работ и условий на конкретном объекте.

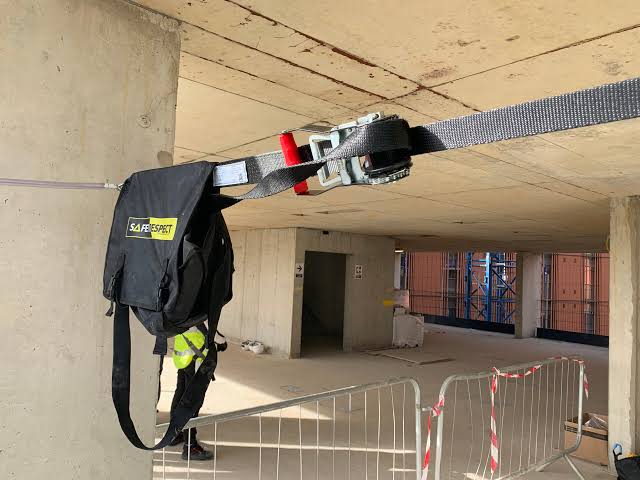

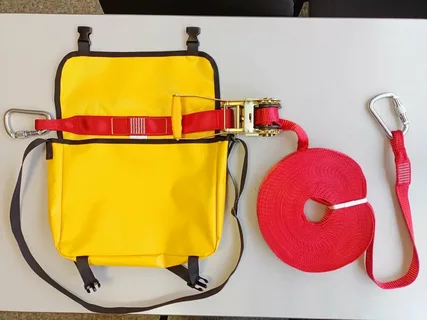

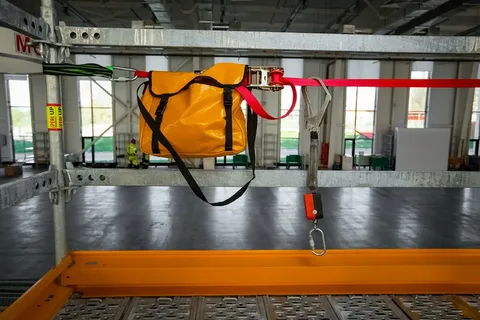

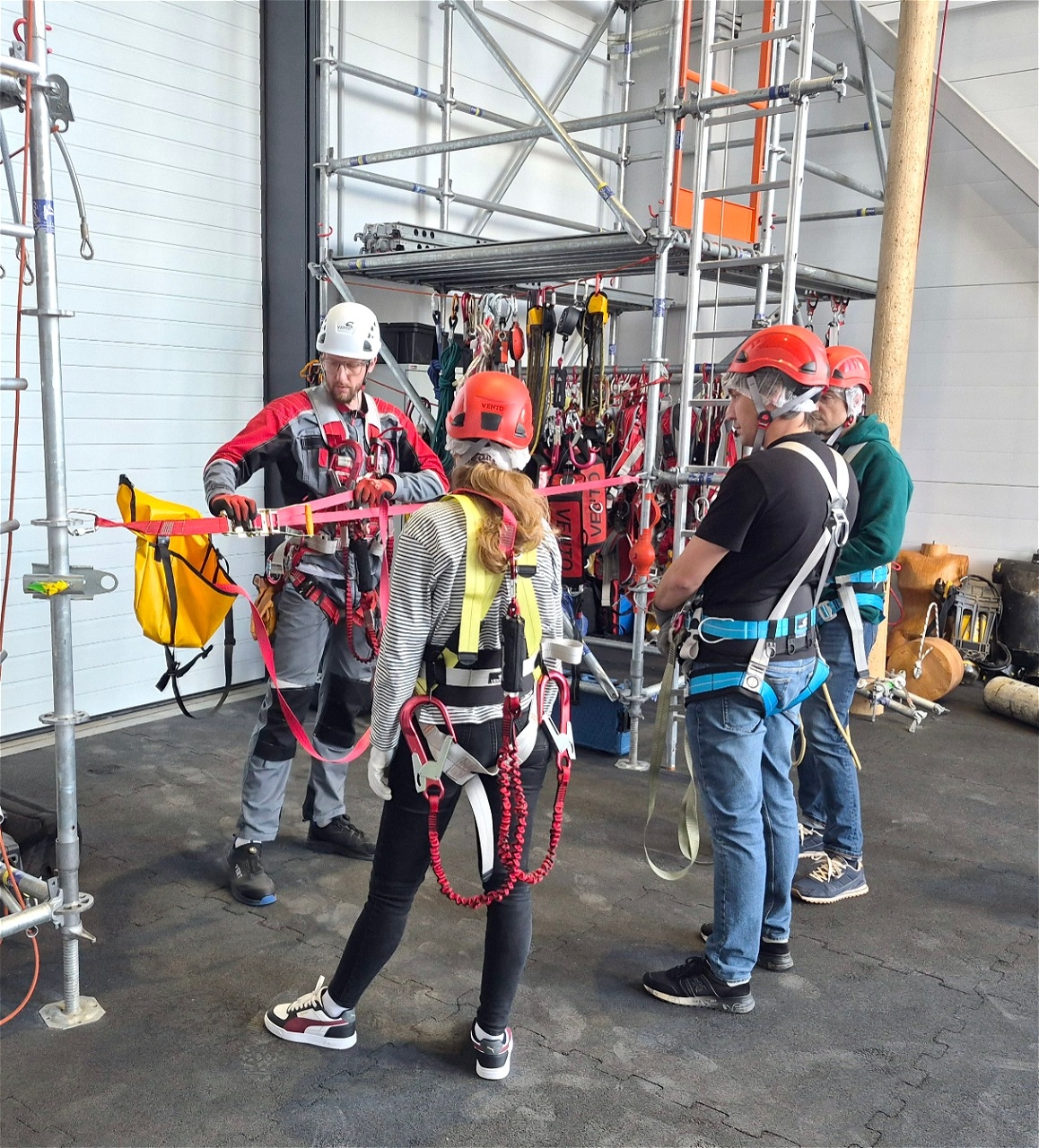

Текстильная лента — для мобильных и сравнительно чистых рабочих зон

Ленточные линии имеют небольшую массу, компактно складываются и быстро устанавливаются. Их удобно применять при строительных и монтажных работах, на кровлях и перекрытиях, при временном оснащении металлоконструкций, внутри производственных зданий, а также при кратковременном обслуживании оборудования.

Характерный пример — Vento «Горизонт-1». Линия регулируется в диапазоне 0,6–20 м и рассчитана на одновременную работу до трёх пользователей.

Основное преимущество текстильной системы — мобильность. Комплект удобно переносить между участками и поднимать к месту работы. Ограничение — чувствительность текстиля к острым кромкам, истиранию, высокой температуре, сварочным брызгам и химическому воздействию. Условия эксплуатации всегда сверяют с инструкцией производителя.

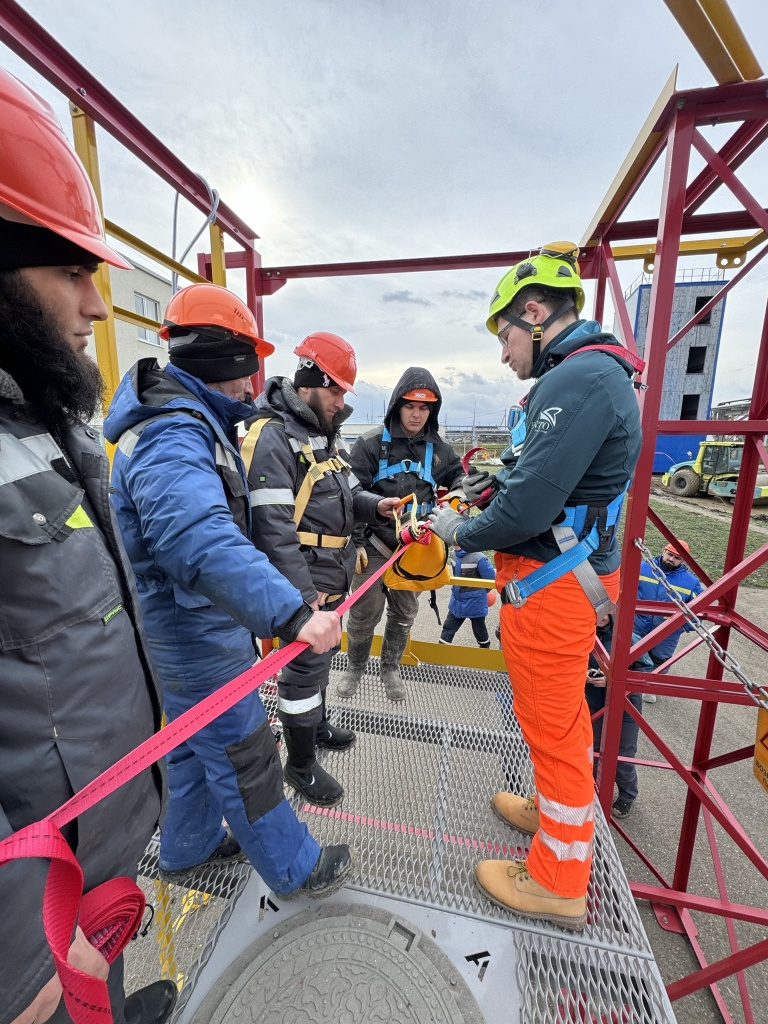

Синтетический канат — когда важны гибкость и удобство раскладки

Канатные временные системы удобны на фермах и металлоконструкциях со сложной геометрией, при строительных и монтажных работах, где линию приходится проводить между элементами конструкции. В качестве примера можно привести мобильную линию Vento «Параллель»: она выполнена из полиэфирного каната диаметром 16 мм, регулируется в диапазоне 0,6–20 м и рассчитана на трёх пользователей.

Как и ленту, синтетический канат необходимо защищать от острых кромок и интенсивного абразивного воздействия. Возможность контакта с горячими поверхностями и искрами определяется материалом и инструкцией конкретной системы.

Арамид — для условий с возможным термическим воздействием

Арамидные волокна обладают значительно большей устойчивостью к кратковременному воздействию высокой температуры, чем обычный полиэстер или полиамид. Поэтому специализированные арамидные линии применяют на производственных участках, где возможны искры, окалина, брызги расплавленного металла или другие кратковременные термические воздействия.

Например, Vento выпускает горизонтальную линию «Арамидлайн» типа C из каната с арамидной оплёткой. Однако важно оценивать всю систему целиком: наличие арамидного каната ещё не означает автоматического допуска любого комплекта к сварочным или огневым работам. Ограничения могут относиться к швам, соединителям, амортизаторам, натяжителю и другим компонентам.

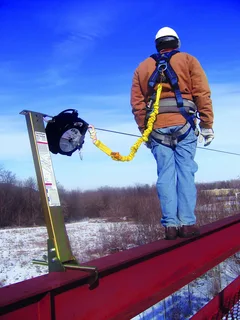

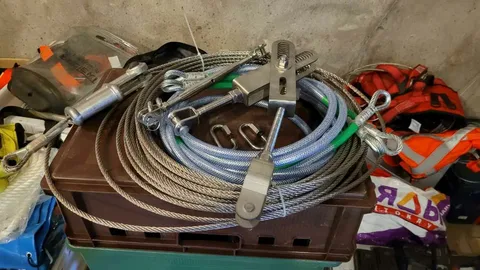

Стальной трос — для промышленного и интенсивного применения

Тросовые системы выбирают для регулярного промышленного обслуживания, работы на металлоконструкциях, эстакадах и технологических площадках, при обслуживании крановых путей, оборудования нефтегазовых, металлургических и машиностроительных предприятий, а также для протяжённых маршрутов.

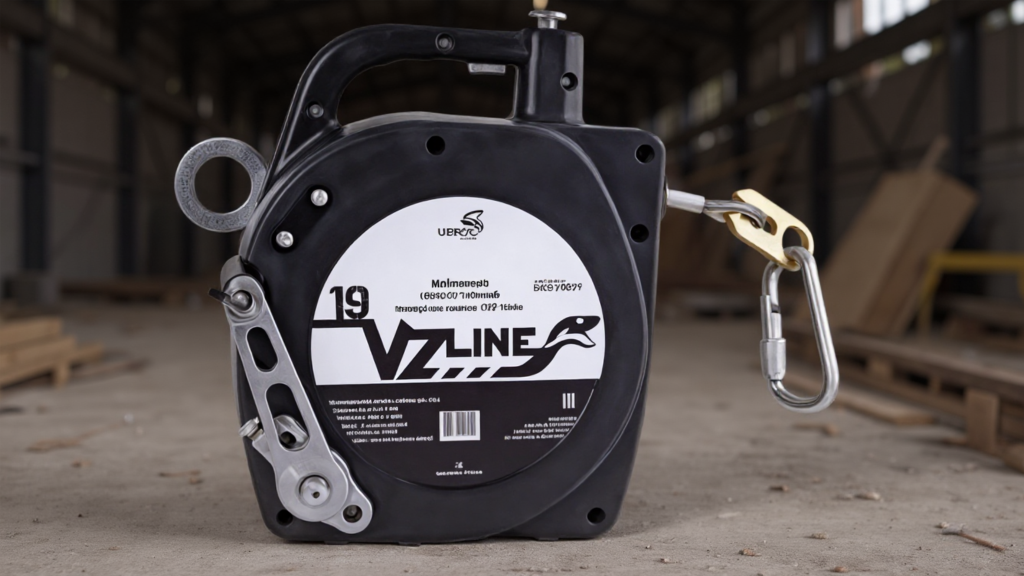

Стальной трос тяжелее текстиля, зато устойчивее к обычному механическому износу. Например, Vento VZ-line выполнена из стального троса и представляет собой компактную систему с механизмом натяжения. Для более длинных маршрутов применяют решения с промежуточными точками — например, ВентоПро TEMPLINE.

Стальной трос сам по себе не означает, что линию можно использовать при сварке. Возможность работы в зоне искр, с режущим инструментом или в других специальных условиях должна быть прямо предусмотрена изготовителем. Например, производитель TEMPLINE отдельно допускает её применение в агрессивных и взрывоопасных средах, при работе с обрезным инструментом и в зоне образования искр.

Какой материал лучше для разных работ

Какое расстояние допускается между местами крепления

Единого расстояния между точками для всех временных анкерных линий нет. Допустимый пролёт устанавливает изготовитель конкретной системы. Поэтому старое практическое правило вроде «между точками должно быть не более 12 м» нельзя применять ко всем современным системам.

Реальные значения заметно различаются:

Есть и системы с ещё большим единичным пролётом. В одном из реализованных АльпИндустрия-ПРО проектов применялась Tractel Tirsafe: документация применённой конфигурации позволяла устанавливать линию между концевыми точками на расстоянии до 30 м. При большей общей длине использовались промежуточные точки с шагом не более 15 м.

Чем длиннее линия, тем важнее учитывать её прогиб

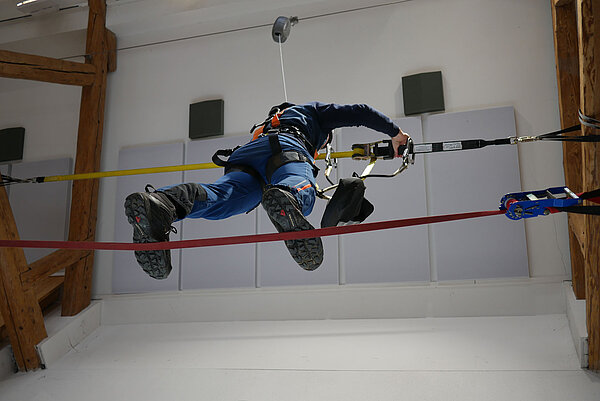

При остановке падения гибкая горизонтальная линия отклоняется вниз. Чем больше пролёт и количество пользователей, тем существеннее может быть перемещение линии. Поэтому запас высоты нельзя рассчитывать только по длине стропа и раскрытию амортизатора.

Показательный пример — CAMP Temporary Lifeline. В технической документации для разных схем установки производитель приводит прогиб и максимальное усилие на анкере. При пролёте 18 м прогиб при испытании превышает два метра. У Tractel Tirsafe на реализованном нами объекте по протоколу испытаний для 30-метрового пролёта учитывался прогиб 2,08 м.

Подробно эту тему мы разбирали в статье «Как рассчитать запас высоты при остановке падения».

Какой прочности должны быть точки крепления

Одно из самых распространённых заблуждений — попытка использовать универсальное требование: «любая анкерная точка должна выдерживать 22 кН». Для временных горизонтальных линий так делать нельзя.

Пункт 128 Правил по охране труда при работе на высоте № 782н устанавливает другой принцип: структурный анкер, не являющийся частью анкерного устройства, должен выдерживать нагрузку, указанную изготовителем присоединяемой системы. Пункт 129 указывает, что анкерные устройства подлежат обязательной сертификации.

Поэтому сначала выбирают конкретную модель и схему временной линии, затем по документации определяют требования к местам крепления, и только после этого подтверждают пригодность балки, колонны, фермы, специально установленного анкера или другой несущей конструкции.

Например, для Vento VZ-line изготовитель требует, чтобы структурный анкер имел прочность не менее 15 кН в любом направлении и выдерживал не менее 22 кН вдоль оси натяжения троса. Максимальная длина горизонтального участка составляет 19 м.

Для CAMP Temporary Lifeline в актуальной технической документации указано требование к структуре/анкерным точкам не менее 19 кН. Это хорошо показывает, почему цифру прочности нельзя переносить с одной системы на другую.

Подробнее о различии между структурным анкером и сертифицированным анкерным устройством — в нашей статье «Куда крепить страховочную систему при работе на высоте».

Не смешивайте разные значения нагрузки

В документации анкерных систем встречаются разные значения в килоньютонах, но они могут обозначать совершенно разные параметры.

• 6 кН — предельное усилие, которое страховочная система при остановке падения должна передавать на человека при использовании страховочной привязи.
• Требуемая прочность структурного анкера задаётся изготовителем конкретной анкерной системы. Например, у VZ-line это 15 кН в любом направлении и 22 кН вдоль оси троса, а у CAMP Temporary Lifeline — не менее 19 кН для предусмотренной схемы.
• Предельные или испытательные характеристики самой системы — отдельный параметр. Например, для TEMPLINE изготовитель указывает выдерживаемую нагрузку до 41,5 кН. Это не означает, что значение 41,5 кН автоматически становится универсальным требованием ко всем точкам крепления на объекте.

При проектировании и оценке рабочего места необходимо использовать именно те значения и направления нагрузки, которые указаны в инструкции выбранной системы.

Сколько человек может одновременно работать на одной линии

Число пользователей также определяет изготовитель. Длина линии сама по себе ничего не говорит о допустимом количестве работников.

Например, Vento «Горизонт-1» рассчитан максимум на трёх пользователей, VZ-line — на двух, CAMP Temporary Lifeline — на двух, а TEMPLINE допускает одновременную работу до семи пользователей.

При работе нескольких человек необходимо учитывать и взаимное влияние пользователей. В инструкции VZ-line отдельно отмечается, что при падении одного работника и провисании линии второй может быть смещён за пределы рабочей зоны. Риск возрастает с увеличением длины троса. В зависимости от условий производитель рекомендует использовать отдельные линии, сокращать длину участков или применять промежуточные точки.

Почему линию нельзя просто «натянуть посильнее»

Горизонтальная гибкая линия передаёт на концевые точки значительные усилия. Начальное натяжение, амортизирующие элементы и механизм натяжения являются частью рассчитанной системы. Слабое натяжение может увеличить первоначальный провис, но и чрезмерное натяжение не делает систему безопаснее и способно увеличить нагрузки на концевые крепления.

Линию необходимо натягивать только предусмотренным изготовителем способом и до установленного им значения. Эту механику мы отдельно разбирали в статье «Почему нельзя просто так взять и натянуть трос?».

Основные требования при установке

Конкретная последовательность монтажа всегда определяется инструкцией изделия, но перед началом работ необходимо проверить несколько принципиальных моментов:

1. Пригодность несущей конструкции. Она должна воспринимать нагрузки в направлениях и величинах, заданных производителем системы.
2. Допустимый пролёт. Нельзя превышать максимальное расстояние между концевыми и промежуточными точками.
3. Положение линии. Необходимо соблюдать ограничения по наклону. Например, для VZ-line две точки устанавливают примерно на одной высоте, чтобы наклон тросовой системы не превышал 10°.
4. Отсутствие опасных кромок. Особенно критично для текстильных лент и канатов.
5. Правильное натяжение. Используется только штатный натяжитель и порядок, предусмотренный изготовителем.
6. Запас высоты и маятниковый эффект. Линию желательно располагать так, чтобы свести к минимуму свободное падение и риск удара о соседние конструкции.
7. Совместимость соединительной подсистемы. Строп, амортизатор или СИЗ втягивающего типа должны допускаться для выбранной схемы.
8. План спасения. До начала работы нужно понимать, как будет выполнена эвакуация человека после остановки падения.

Осмотр временной линии перед использованием

Мобильная линия регулярно устанавливается, снимается, переносится и транспортируется, поэтому её состояние необходимо контролировать особенно внимательно.

Перед каждым использованием проверяют:

• ленту, канат или трос по всей доступной длине;
• швы, петли, коуши и концевые заделки;
• натяжной механизм;
• амортизирующие элементы;
• карабины и другие соединители;
• индикаторы рывка или перегрузки, если они предусмотрены;
• маркировку и возможность идентифицировать изделие;
• состояние мест крепления и структурных анкеров.

На текстильных элементах недопустимы порезы, прожоги, повреждения силовых швов, сильное истирание и следы химического воздействия. На тросе обращают внимание на повреждённые проволоки, заломы, деформации и коррозию. Критерии отбраковки и периодичность компетентного осмотра определяют по документации производителя.

После остановки падения линию нельзя автоматически возвращать в работу. Система должна быть выведена из эксплуатации и проверена в порядке, установленном изготовителем.

Когда временная линия лучше стационарной

Мобильная система особенно удобна, если рабочая зона меняется, работы выполняются периодически или постоянная анкерная линия мешала бы технологическому процессу.

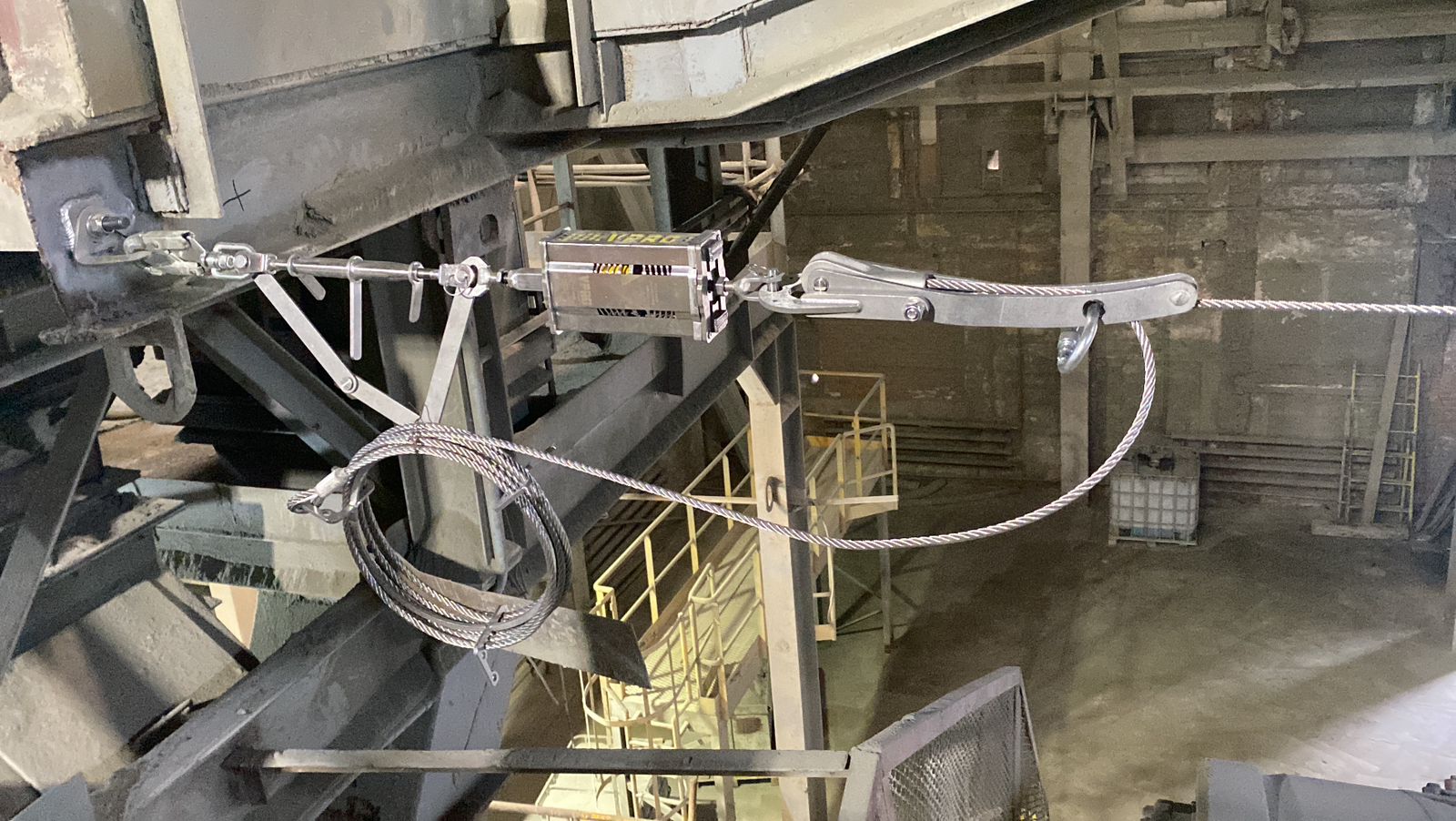

Именно такая задача возникла при обслуживании мельницы: стационарная линия могла попасть в рабочую зону крана. Поэтому была применена демонтируемая система Tractel Tirsafe, которую можно снять после выполнения работ и установить перед следующим обслуживанием.

В другом проекте АльпИндустрия-ПРО использовала переносные линии ВентоПро TEMPLINE. Общая протяжённость системы может достигать 150 м, а расстояние между промежуточными точками — 20 м, что позволило организовать страховочный маршрут над крупным технологическим оборудованием.

Если же работники ежедневно перемещаются по одному и тому же маршруту, а технологические условия позволяют постоянную установку, стационарная линия часто оказывается удобнее: её не нужно каждый раз монтировать и натягивать заново.

Как выбрать временную анкерную линию

Для практического подбора удобно идти в следующем порядке:

1. Определить рабочую зону и необходимую длину маршрута.
2. Понять, где могут быть установлены концевые и, при необходимости, промежуточные точки.
3. Подтвердить несущую способность конструкций с учётом требований производителя выбранной линии.
4. Определить максимальное число одновременно работающих пользователей.
5. Выбрать материал линии с учётом острых кромок, загрязнения, температуры, искр и интенсивности эксплуатации.
6. Проверить допустимый пролёт и прогиб линии.
7. Рассчитать запас высоты для остановки падения.
8. Подобрать совместимый строп, амортизатор или СИЗ втягивающего типа.
9. Предусмотреть безопасный способ спасения и эвакуации после падения.

Временные анкерные линии в каталоге АльпИндустрия-ПРО

В разделе временных гибких анкерных линий представлены текстильные и тросовые системы для строительных, монтажных и промышленных задач. Для сложных объектов наши специалисты могут подобрать систему с учётом пролётов, конструкций здания, количества работников, требуемого запаса высоты и условий эксплуатации.
