Система обслуживания фасадов (СОФ)

В нашу компанию обратился Заказчик с целью решения вопроса по созданию системы обслуживания фасадов (СОФ) для выполнения промышленными альпинистами работ по мойке стекол и обслуживания 2-х эксплуатируемых зданий в центре Москвы.

Основным ориентиром при подборе типа СОФ был ограниченный бюджет Заказчика. В ходе совместного диалога и обсуждений было принято решение об установке сертифицированных анкерных устройств типа А – анкерных точек. Предварительно, на 17-ти этажном здании планировалось установить точки с анкером М16 у края кровли по оси окон.

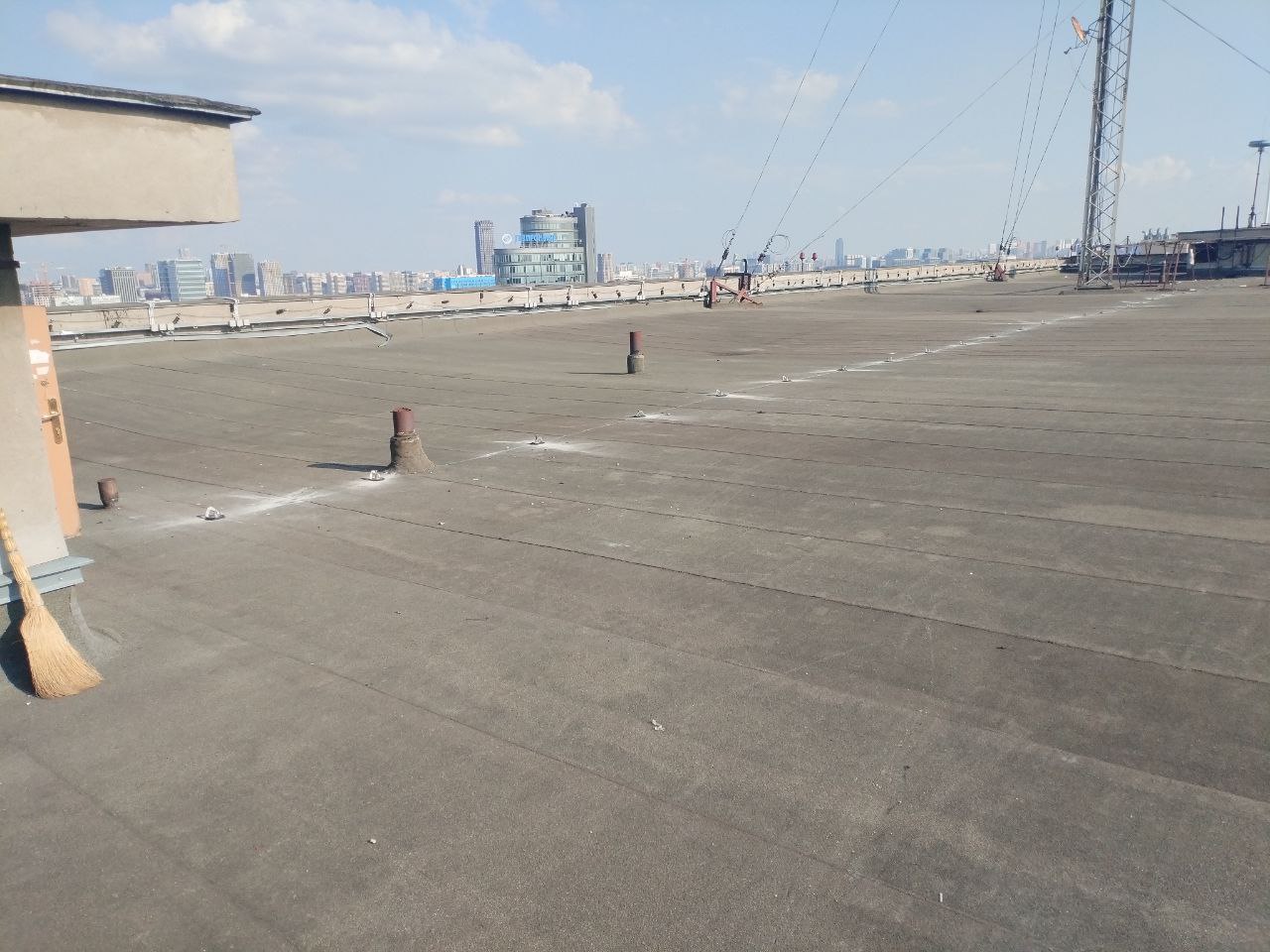

Первым этапом выполнения проекта было обследование здания по части оценки несущей способности конструктива сооружения. Было определено, что парапет зданий не подходят для надежного анкерного крепления и крепиться необходимо в плиту кровли с разработкой узла гидроизоляции.

Для оценки возможности крепления в кровлю сооружения перед разработкой рабочей документации необходимо провести испытания анкеров на вырыв.

Предварительно нашей строительной бригадой были установлены тестируемые анкера в кровлю на химический анкер. После чего на объект была вызвана аккредитованная строительная лаборатория, которая выполнила необходимые испытания поверенным прибором. По итогам проведения испытаний анкерных креплений с применением продольной нагрузки, в ходе которых использовались:

- клеевые анкеры BOSSONG BCR400 V-PLUS с сетчатой гильзой;

- резьбовая шпилька 16×200 А2, установленная в плите перекрытия,

было установлено следующее:

расчётное сопротивление анкерного крепления составляет 0,81 кН, что является недостаточным для обеспечения безопасной эксплуатации при работе на одном анкере.

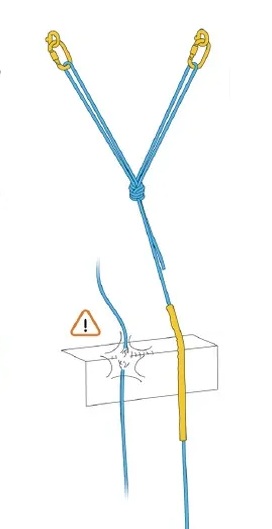

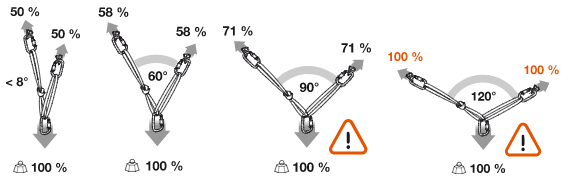

После обработки результатов испытаний и получения заключения от лаборатории было определено, что альпинисту крепиться за анкерную точку на 1 анкер М16 на 17-ти этажном здании недопустимо, ввиду недостаточной способности выдерживать нагрузку перекрытием кровли. Вследствие чего проектом было предусмотрено крепление рабочего и страховочного канатов за 2 анкерных точки по следующей схеме:

Следует устанавливать анкерные стропы с углом расхождения не более 90 градусов.

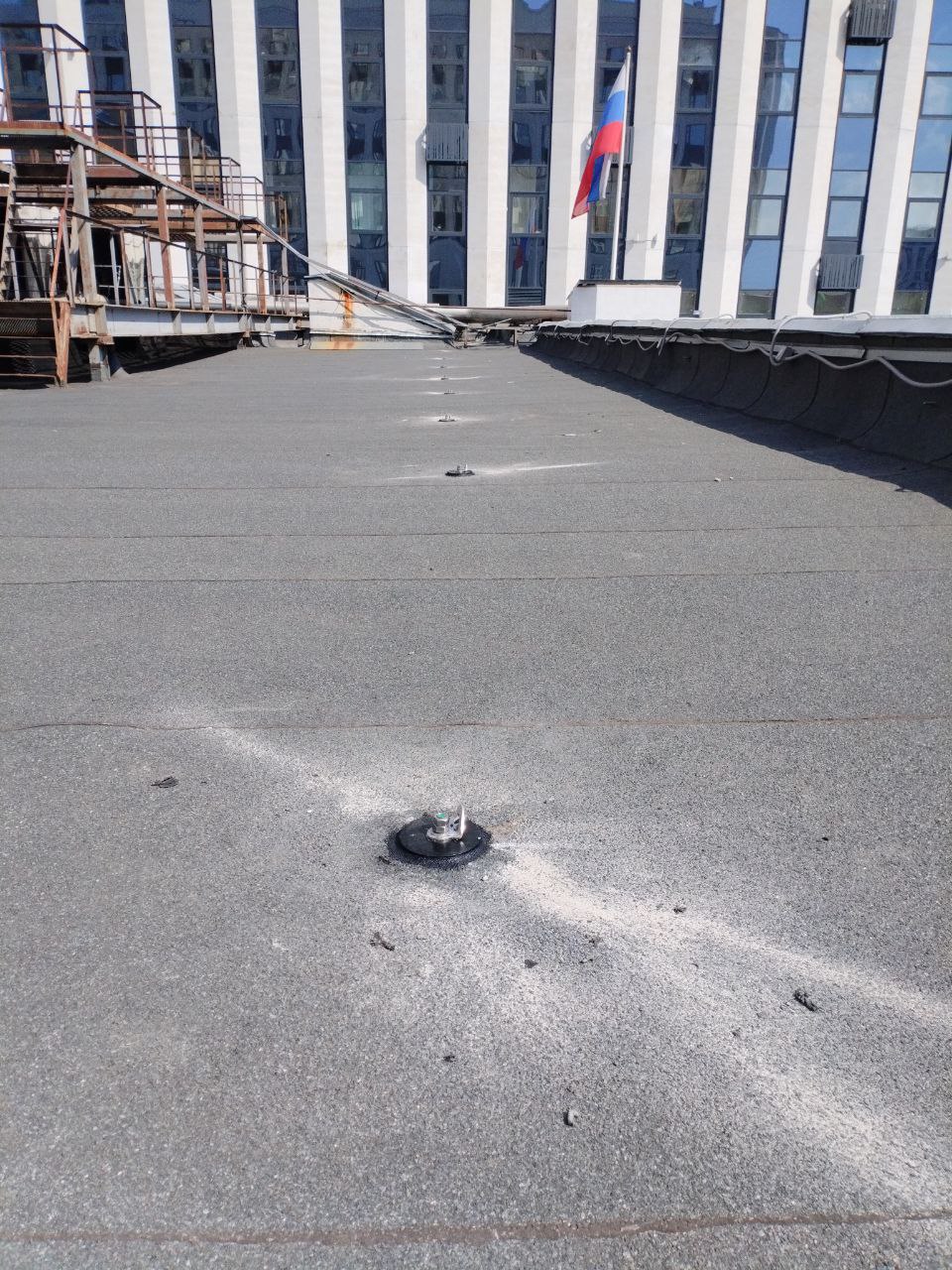

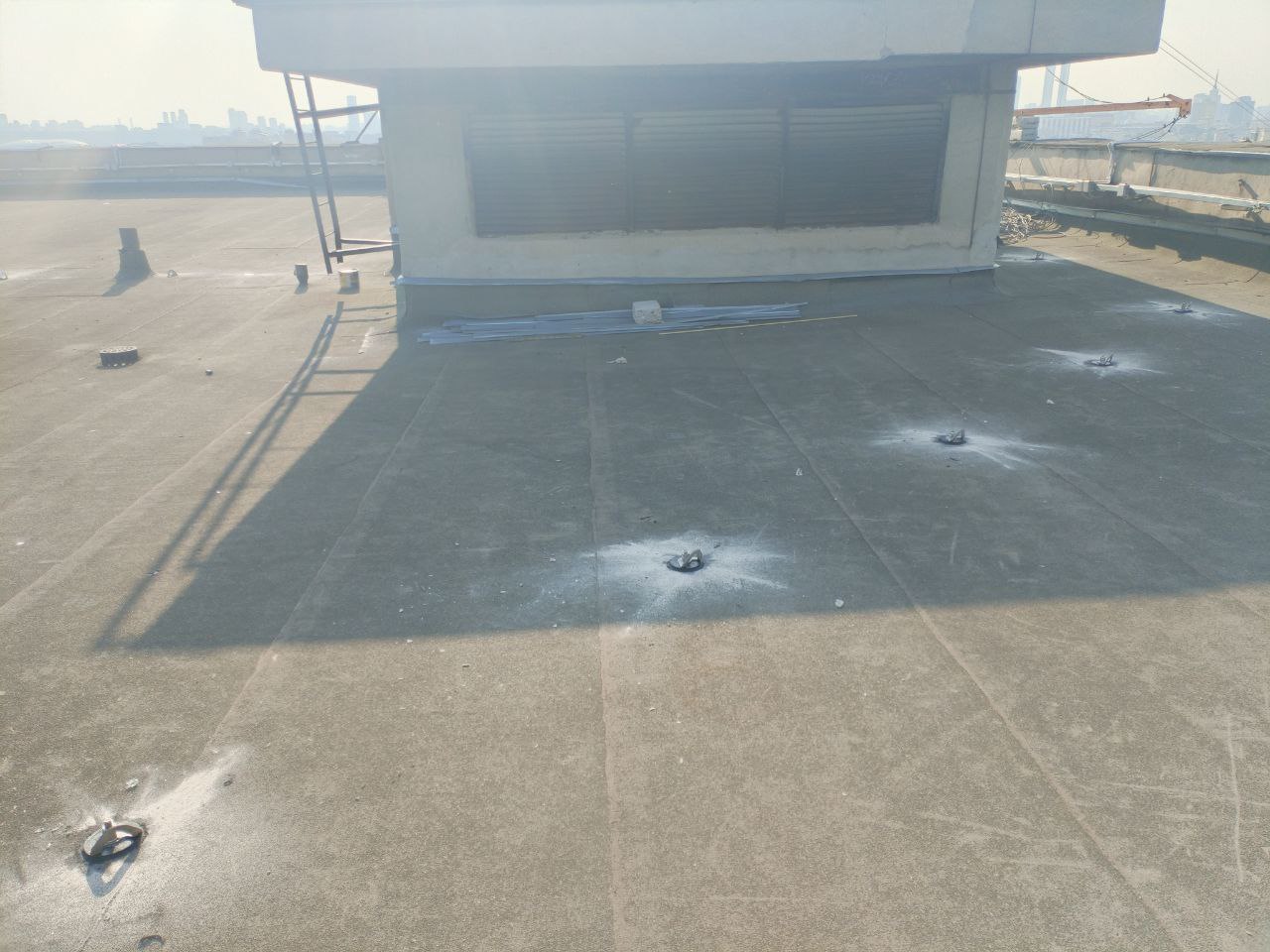

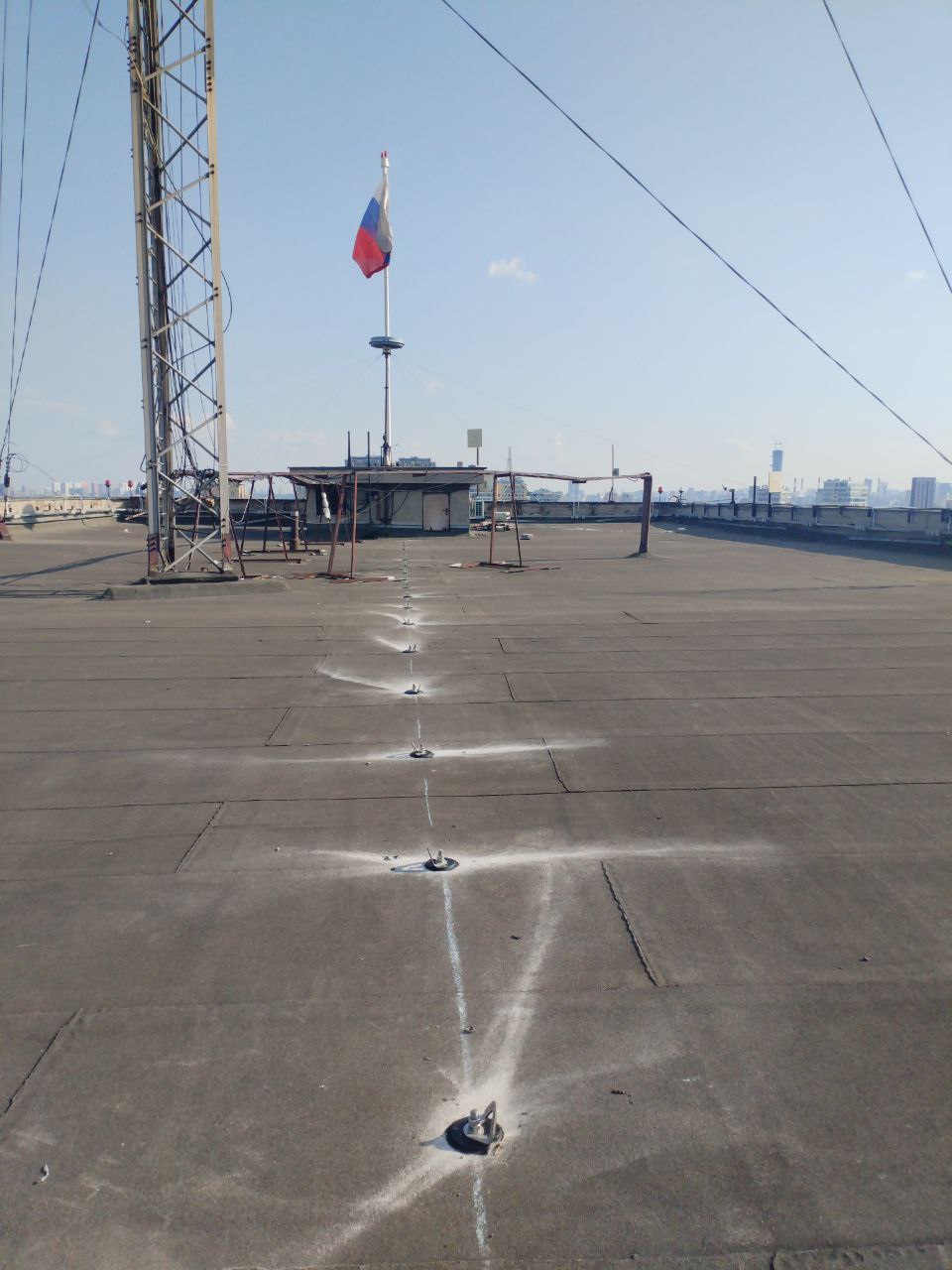

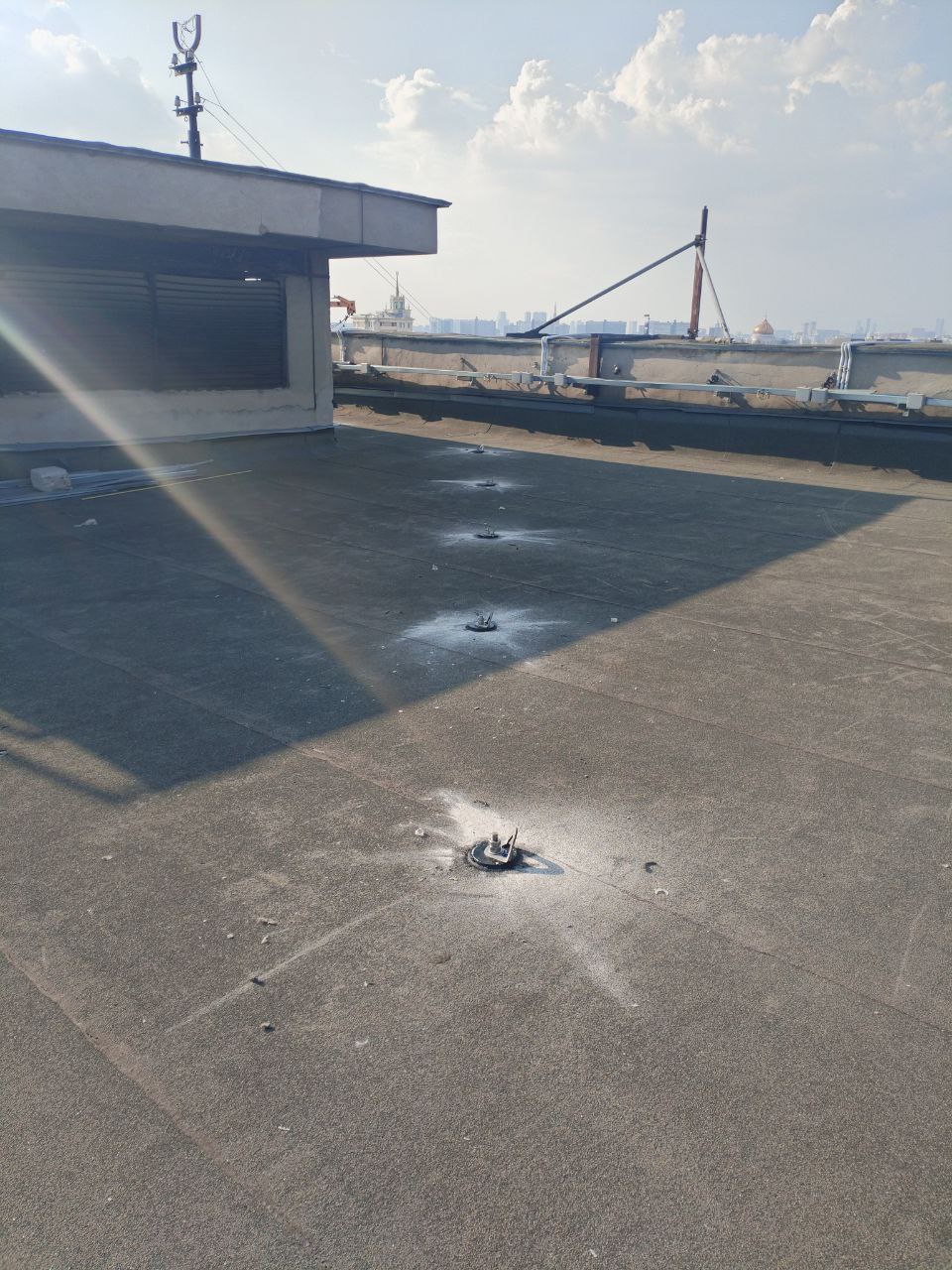

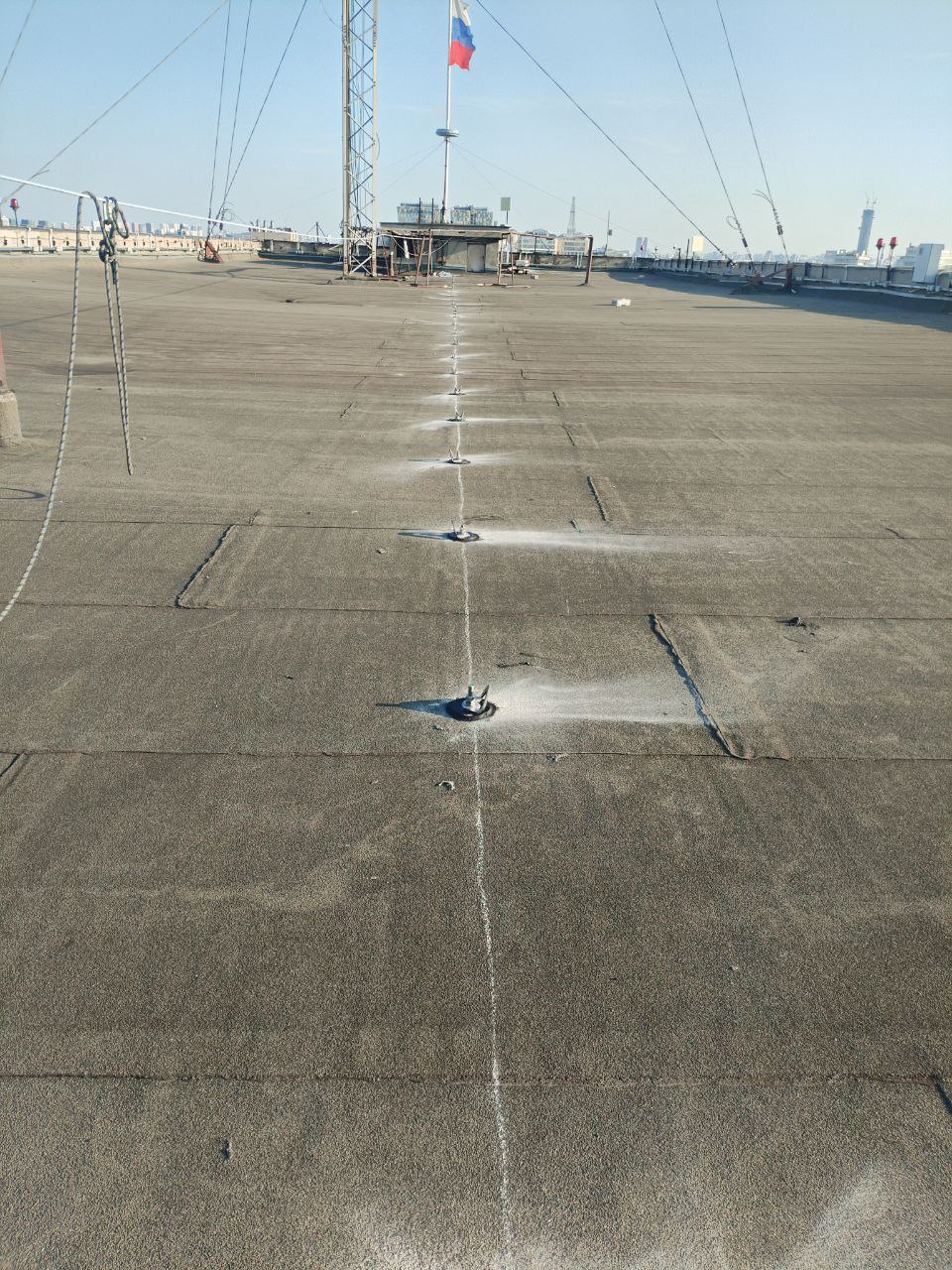

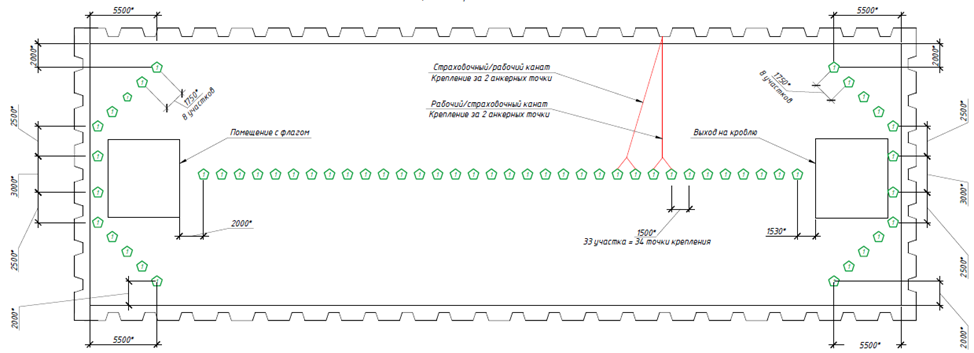

Такое крепление к 2-м анкерным точкам соответственно увеличивало объем поставки в 2 раза – для каждого стекла. После коллективных обсуждений была принята схема установки ряда точек по центру кровли и по углам в диагональном расположении, покрывая таким образом весь периметр обслуживания здания:

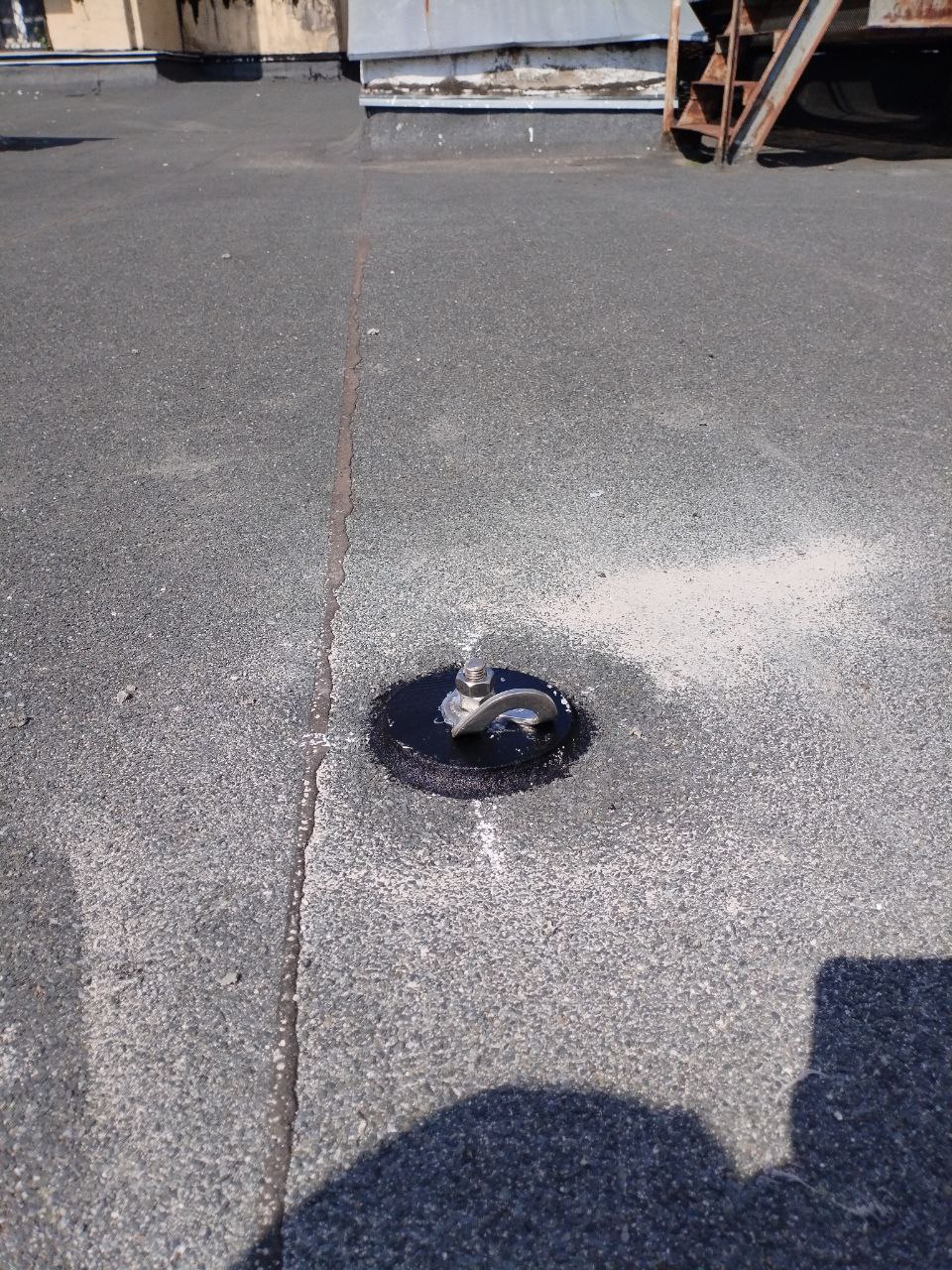

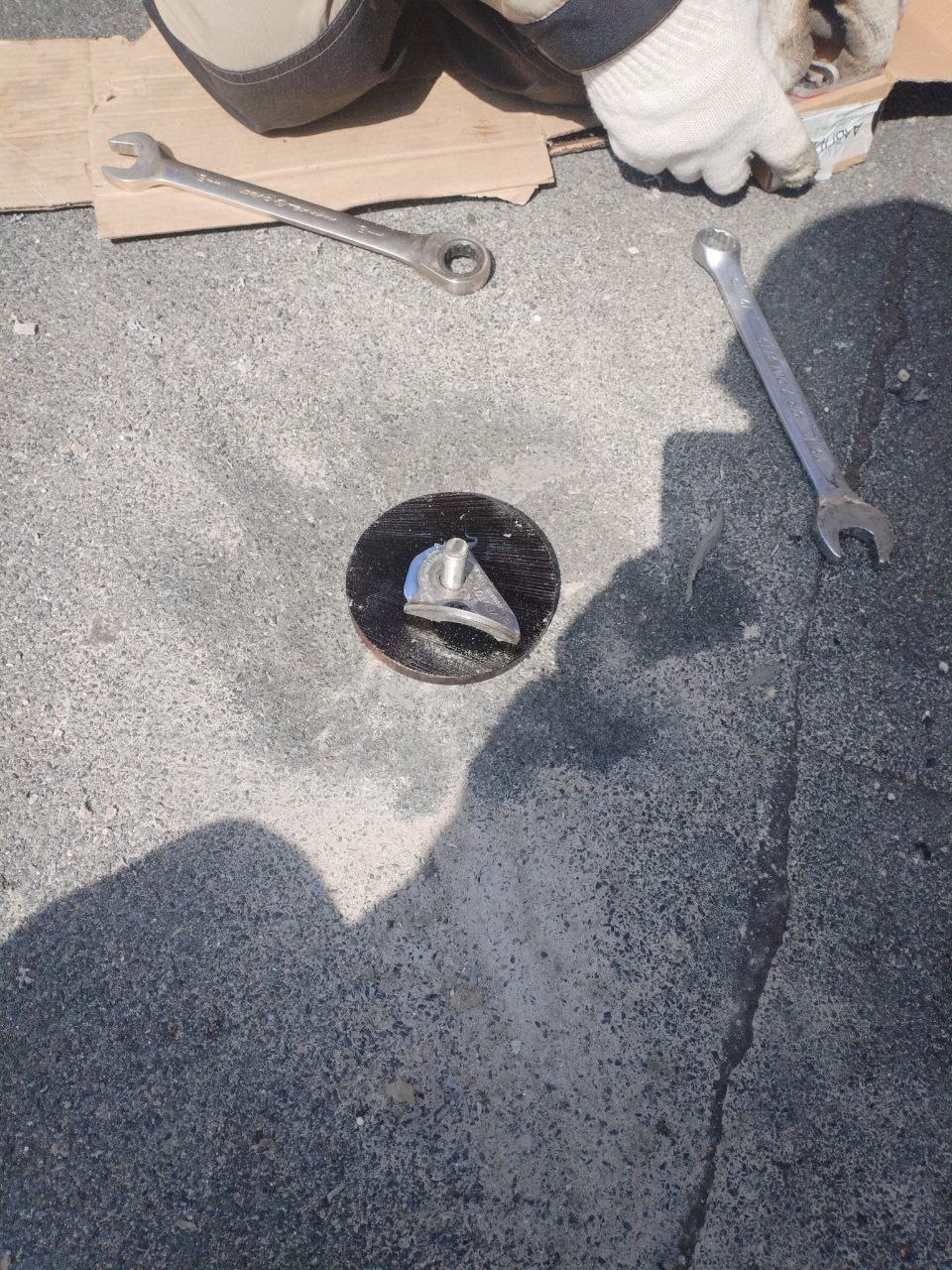

Монтаж СОФ выполнялся при благоприятных погодных условиях, с выполнением последующей гидроизоляции анкеров и проверкой затяжки каждой точки.

По итогам выполнения проекта были созданы сертифицированные места крепления для промышленных альпинистов, что в свою очередь повышает безопасность выполнения работу, условия труда, а также упрощает и ускоряет работы по обслуживанию фасадов здания.

Таким образом, обладая даже невысоким бюджетом, возможно создание  безопасной сертифицированной системы обслуживания фасадов.
